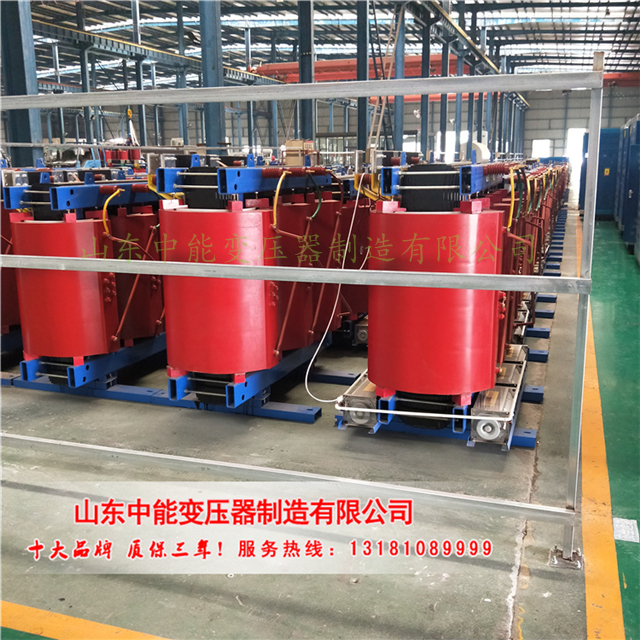

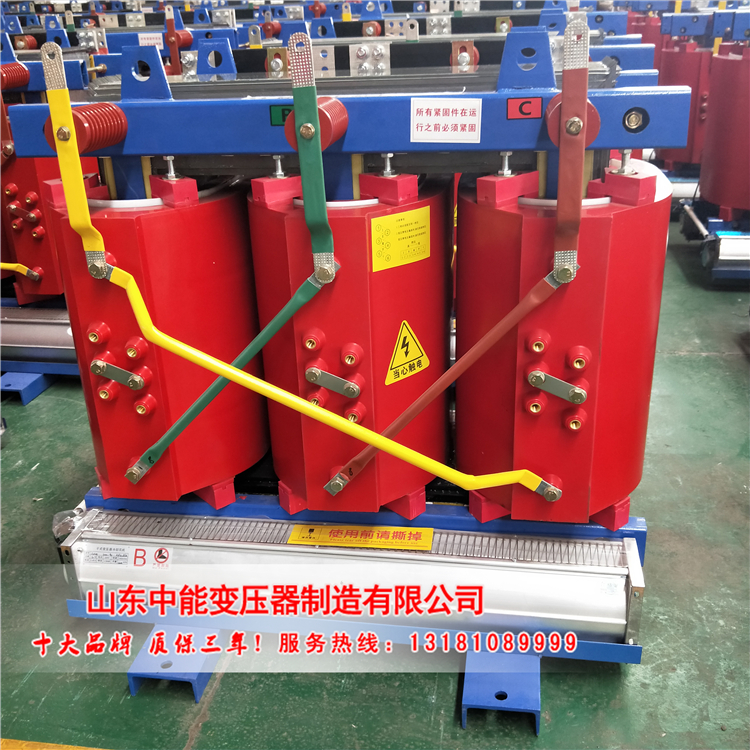

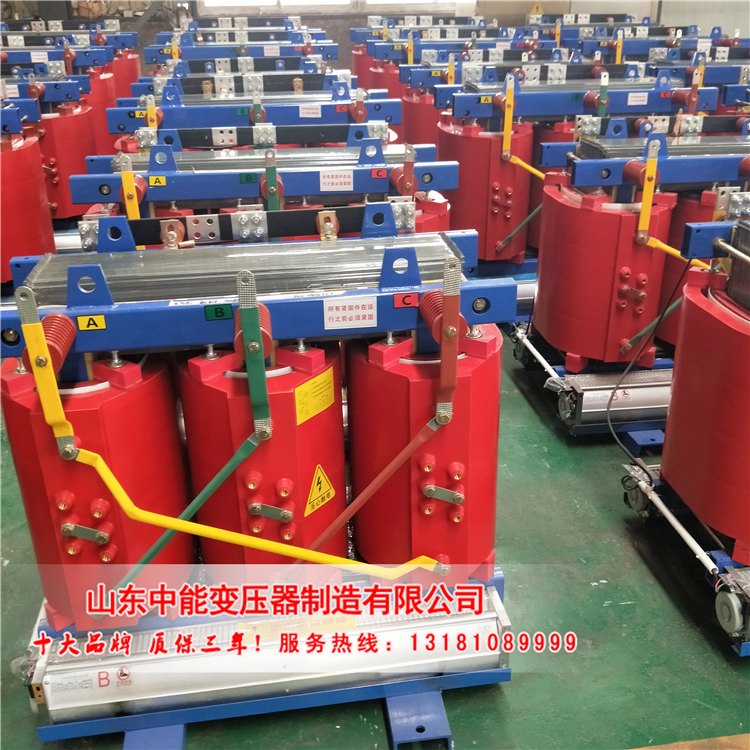

宿迁SCB10-30/10-0.4-0.1 干式变压器

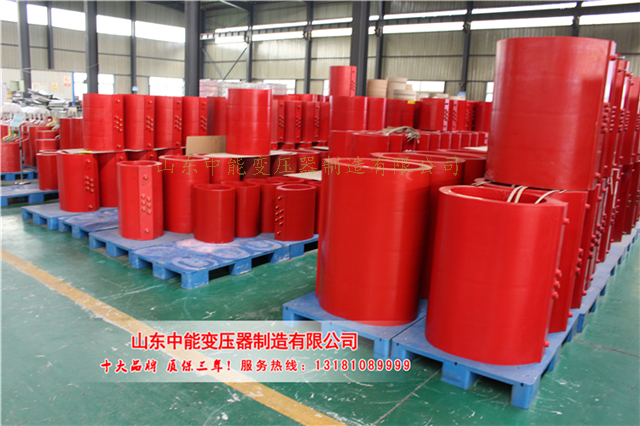

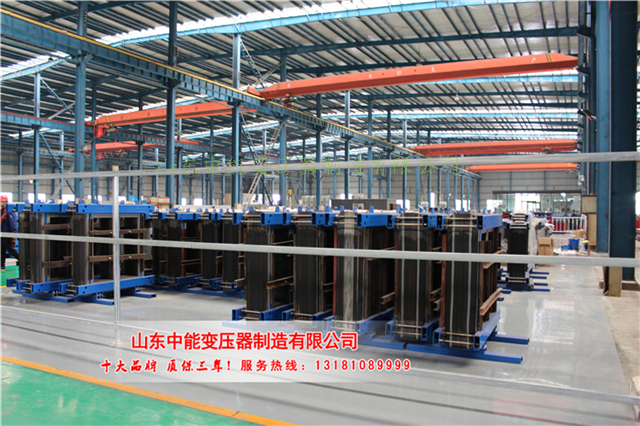

　　SCB10-30/10-0.4-0.1 干式变压器节能低噪采用优质冷轧硅钢片叠装;采用特殊浸漆工艺处理，有效降低了运行时的震动和噪声;以及采用耐高温的绝缘材料设计等新工艺、新技术的引入，使变压器更加节能、更加宁静。节能低噪线圈留有通风槽，空气流动畅通，有效降低线圈温度。

　　一、 SCB10-30/10-0.4-0.1 干式变压器主要特点

　　▲采用大数码数字显示器，使温控器的工作状态及测量值的显示更加直观。

　　▲采用了I2C调整与存储技术，实现断电数据保护存。

　　▲外接单相风机，具有风机激励(定时启停)功能。

　　▲具有超温报警，超温跳闸，风机启停功能。

　　▲具有RS-485通讯功能。

　　三、SCB10-30/10-0.4-0.1 干式变压器技术指标

　　1、测量范围：-40.0～200.0℃

　　2、测量精度：&plun;1%FS(温控器0.5级,SCB10-30/10-0.4-0.1 干式变压器0.5级)

　　3、分辨力：0.1℃

　　4、数字补偿范围：-19.9℃~+19.9℃

　　5、使用条件：环境温度-20~+55℃

　　相对湿度< 85%

　　电源电压220V(+10%，-15%)

　　电源频率(50HZ~60HZ)&plun;2HZ

　　6、继电器触点输出：风机触点容量：7A/250VAC

　　控制输出容量：10A/250VAC;10A/30VDC

　　7、温控器功耗：≤8W

　　8、温控器重量：约2.5kg

　　产品功能

　　1.检测并巡回显示三相线包绕组温度或只显示三相线包绕组中温度的一相温度。

　　2.SCB10-30/10-0.4-0.1 干式变压器故障报警：SCB10-30/10-0.4-0.1 干式变压器故障时故障指示灯亮，机器内发出嘀嘀声并接通故障报警触点。显示器显示X––HO或X––LO，X表示出现故障相位。HO表示开路，LO表示短路。若三相Pt100均出现故障，则同时启动风机。故障报警信号可通过消音键消除。

　　(注意：在检修故障时，应把温控器电源切断，检修完后，重新送电)。

　　3.风机自动控制功能：当三相线包绕组中任一相温度达到设定的风机启动温度值时风机自动启动;当三相线包绕组温度均小于设定的风机关闭温度值时风机自动关闭。

　　4.手动风机功能：按风机键，风机启动，再按风机键，风机关闭。如手动风机启动后没有手动关闭风机，则风机启动约20分钟后自动关闭。

　　5.风机定时启动功能：定时启动时间可设定，范围为0-199小时，到设定值时温控器自动检测一次启动风机约2分钟。输入000时则取消该功能。

　　6.超温报警功能：当三相线包绕组中有一相温度达到设定的超温温度，温控器发出声光报警，并接通报警输出端子，给远方的控制柜发出声光报警。此报警信号可通过消音键消除。

　　7.超高温跳闸功能：当三相线包绕组中有一相温度达到设定的超温跳闸温度，温控器接通跳闸输出端子，以提供一个开关信号给远方的控制柜，启动跳闸电路。(为防止因偶然因素触发跳闸，特设有约8s延时)

　　8.控制功能模拟自检：可模拟输入温度信号而使温控器作相应的控制。

　　9.“黑匣子”功能：可记录温控器断电时刻的三相线包绕组温度，以及本机的工作状态。

　　10.控制回差功能：风机启动、报警启动、跳闸启动后均需一定的回差后才可撤销。

　　◆适用场所

　　该系列变压器广泛用于进出口设备、地铁、高层建筑、机场、车站、印刷、机床、码头、工矿企业及隧道的输配电及进口设备的使用等场所.因当地电压不同，须转换电压之场所，专为电气机械设备而量身定做。

　　◆容量：0.5KVA~5000KVA

　　◆绝缘等级: F级或H级

　　◆频率：50/60Hz(可依客户要求设计30Hz-400Hz)◆执行标准

　　◆相数：三相

　　1. JB/T9646-1999变压器标准

　　2. GB 19212.5-2006隔离变压器标准

　　3. GB1094.11-2007国家电力变压器标准

　　◆使用条件

　　1.海拔不超过2000m。

　　2.环境温度-15~+40℃

　　3.空气相对湿度：最潮月的平均最大相对湿度为 90%

　　4.电源电压的波形近似于正弦波。

　　5.多相电源电压的对称性多相变压器所连接的电源电压应近似对称。

　　6.无剧烈震动和冲击振动的地方

　　7无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方

　　8.不受雨雪侵袭的场所

　　◆安装和使用说明

　　1.打开包装箱，取出说明书等备用件及本机，并仔细阅读《使用说明书》以便正确使用。

　　2.将本变压器可靠固定在适当位置，保证不受振动和侵蚀。

　　3.使用前，必须测试电路，电网电压是否为额定输入电压值，允许偏差+—5%若大大地超过该范围，应考虑前端添加稳压电源，以确保变压器可靠工作。

　　4.选用适当截面导线按标识接好线，检查无误后，即可通电，本变压器正常工作。

　　11.BWD-3K330C型温控器带有RS485计算机串行通信接口，软件操作说明见光盘。

　　12.所有温度的设置均可通过面板上的轻触键直接设置。
